Slampumpe sikkerhetsventil: feilanalyse

I. Slampumpesikkerhetsventil – nøkkelsikkerhetsanordning i boreoperasjoner

Slampumpens sikkerhetsventil (trykkavlastningsventil) er en kritisk sikkerhetsinnretning ved boreoperasjoner. Dens primære funksjon er å forhindre skade på pumpehuset og høye-trykkledninger forårsaket av unormale trykkstøt, og dermed unngå ulykker. De spesifikke funksjonene inkluderer:

1. Overtrykksbeskyttelse (kjernefunksjon)

Under slampumpedrift, hvis hendelser som hullkollaps, fast rør, ledningsblokkering, utilsiktet ventillukking eller plutselige belastningsendringer oppstår, kan pumpens utløpstrykk stige kraftig (overskride det nominelle arbeidstrykket). I slike tilfeller åpnes sikkerhetsventilen automatisk for å avlaste trykket (avleder høy-slam til en buffergrop eller et trygt lavt-område). Dette forhindrer at pumpehuset, stemplene, foringene, høytrykksledningene eller koblingene brister eller eksploderer på grunn av overtrykk, og unngår dermed sølesprut, ødeleggelse av utstyr og potensiell personskade.

2. Begrense maksimalt arbeidstrykk

Ved å forhåndsinnstille sprekketrykket (innstilt) til sikkerhetsventilen – vanligvis litt over slampumpens nominelle arbeidstrykk (f.eks. for et nominelt trykk på 35 MPa, kan ventilen settes til 38–40 MPa) – er det maksimale systemtrykket strengt begrenset. Dette sikrer at utstyret fungerer innenfor dets designtrykkområde, og forlenger levetiden til pumpen og manifolden.

3. Feilvarsel og nødbeskyttelse

Hyppig åpning av sikkerhetsventilen indikerer systemavvik (f.eks. linjeblokkering, vanskelige forhold nede i borehullet), som krever avstengning for inspeksjon. Hvis ventilen ikke åpner når overtrykk oppstår, kan det oppstå alvorlige ulykker som utvasking/lekkasje eller sprengning av rør. Dermed fungerer sikkerhetsventilen som den ultimate sikkerhetsbarrieren.

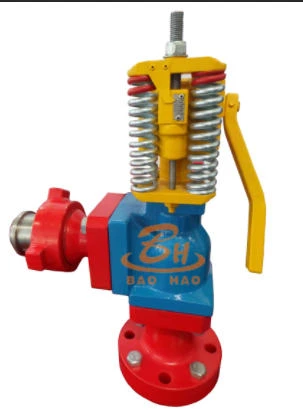

Vanlig type:Fjærbetjent-sikkerhetsventil (avlastning åpner når trykket overvinner fjærkraften, ventilskiven løftes for å slippe ut gjørme og lukkes automatisk når trykket normaliseres). Regelmessig kalibrering av det innstilte trykket er nødvendig for å forhindre fastklemming eller svikt på grunn av korrosjon.

Oppsummert er kjernefunksjonen til slampumpens sikkerhetsventil "avlaste på overtrykk," å beskytte utstyr, brønnhullet og personell.

II. Situasjoner der slampumpens sikkerhetsventil direkte forårsaker pumpetrykkfall

Følgende forhold knyttet til sikkerhetsventilen kan føre til et direkte fall i pumpetrykket:

Normal overtrykksavlastning (løfting):Når slampumpens utløpstrykk overstiger forhåndsinnstilt sprekktrykk (f.eks. på grunn av blokkerte ledninger, fast rørt eller utilsiktet ventillukking), løftes ventilskiven, og høytrykksslam ledes gjennom omløpet. Trykket inne i pumpen synker raskt, noe som resulterer i et merkbart pumpetrykkfall.

Lekk tetning (intern lekkasje):Slitasje, erosjon, avleiring eller rusk som er fanget mellom ventilsetet og skiven forhindrer tett lukking. Under trykksetting av pumpen lekker slam kontinuerlig gjennom ventilen – enten tilbake til sugesiden eller til utløpsomløpet – noe som gjør det umulig å bygge merketrykk. Symptomer inkluderer manglende oppnåelse av forventet trykk eller vedvarende lavt trykk.

Fjærsvikt eller feil justering:Fjærtretthet, mykning, brudd eller en løs/feiljustert innstillingsmutter gjør at sprekktrykket faller under pumpens arbeidstrykk. Så lenge pumpen er i drift, åpner sikkerhetsventilen for tidlig, og trykker kontinuerlig, slik at pumpetrykket aldri når sin innstilte verdi.

Ventilspindel sitter fast i åpen stilling:Korrosjon, sand/slamavleiringer eller monteringsproblemer hindrer ventilstammen i å gå tilbake til setet. Sikkerhetsventilen forblir helt eller delvis åpen, noe som forårsaker kontinuerlig slamutslipp og et betydelig fall i pumpetrykket – muligens nærmer seg null.

Bypassventil på utløpsledningen utilsiktet åpen:Hvis utløpsventilen på sikkerhetsventilens utløpsledning (som fører til avfallsgropen eller muddergropen) ikke er tett lukket eller åpnes ved en feiltakelse, fungerer den som en kontinuerlig trykkavlastningsbane, og forhindrer at pumpetrykket bygges opp.

Når det oppstår et unormalt pumpetrykkfall, bør sikkerhetsventilen være den første mistenkte – sjekk om den har løftet seg og ikke har satt seg på nytt, eller om tetningsflatene er erodert eller skadet. Først etter å ha utelukket sikkerhetsventilproblemer, bør andre årsaker til overflateledningen eller nedihullet undersøkes.
